Tischgröße 1000 x 850 mm
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 1000 x 850 | ||
| Abstand LW der Stände [mm]: | 1060 | ||
| Verfahrweg X-Achse [mm]: | 900 | ||
| Verfahrweg Y-Achse [mm]: | 900 | ||
| Verfahrweg Z-Achse [mm]: | 762 | ||
| Abstand Spindel Tisch [mm]: | 150 - 912 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 3000 | ||
| Abmessung L x B x H [mm]: | 4500 / 3000 / 3750 | ||
| Gewicht [Kg]: | 10000 | ||
Tischgröße 1300 x 850
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 1300 x 850 | ||
| Abstand LW der Stände [mm]: | 1060 | ||
| Verfahrweg X-Achse [mm]: | 1200 | ||
| Verfahrweg Y-Achse [mm]: | 900 | ||
| Verfahrweg Z-Achse [mm]: | 762 | ||
| Abstand Spindel Tisch [mm]: | 150 - 912 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 3800 | ||
| Abmessung L x B x H [mm]: | 4750 / 3000 / 3750 | ||
| Gewicht [Kg]: | 12000 | ||

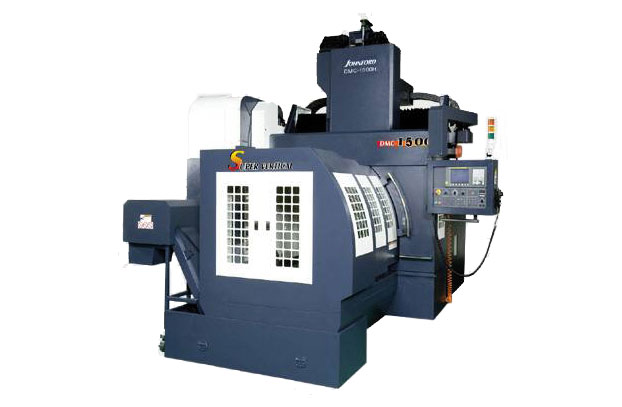

Tischgröße 1600 x 850 mm
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 1600 x 850 | ||
| Abstand LW der Stände [mm]: | 1060 | ||
| Verfahrweg X-Achse [mm]: | 1500 | ||
| Verfahrweg Y-Achse [mm]: | 900 | ||
| Verfahrweg Z-Achse [mm]: | 762 | ||
| Abstand Spindel Tisch [mm]: | 150 - 912 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 4600 | ||
| Abmessung L x B x H [mm]: | 5000 / 3000 / 3750 | ||
| Gewicht [Kg]: | 15000 | ||
Tischgröße 1700 x 1100
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 1700 x 1100 | ||
| Abstand LW der Stände [mm]: | 1300 | ||
| Verfahrweg X-Achse [mm]: | 1600 | ||
| Verfahrweg Y-Achse [mm]: | 1300 | ||
| Verfahrweg Z-Achse [mm]: | 800 | ||
| Abstand Spindel Tisch [mm]: | 150 - 950 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 6000 | ||
| Abmessung L x B x H [mm]: | 5550 / 3300 / 3800 | ||
| Gewicht [Kg]: | 20400 | ||

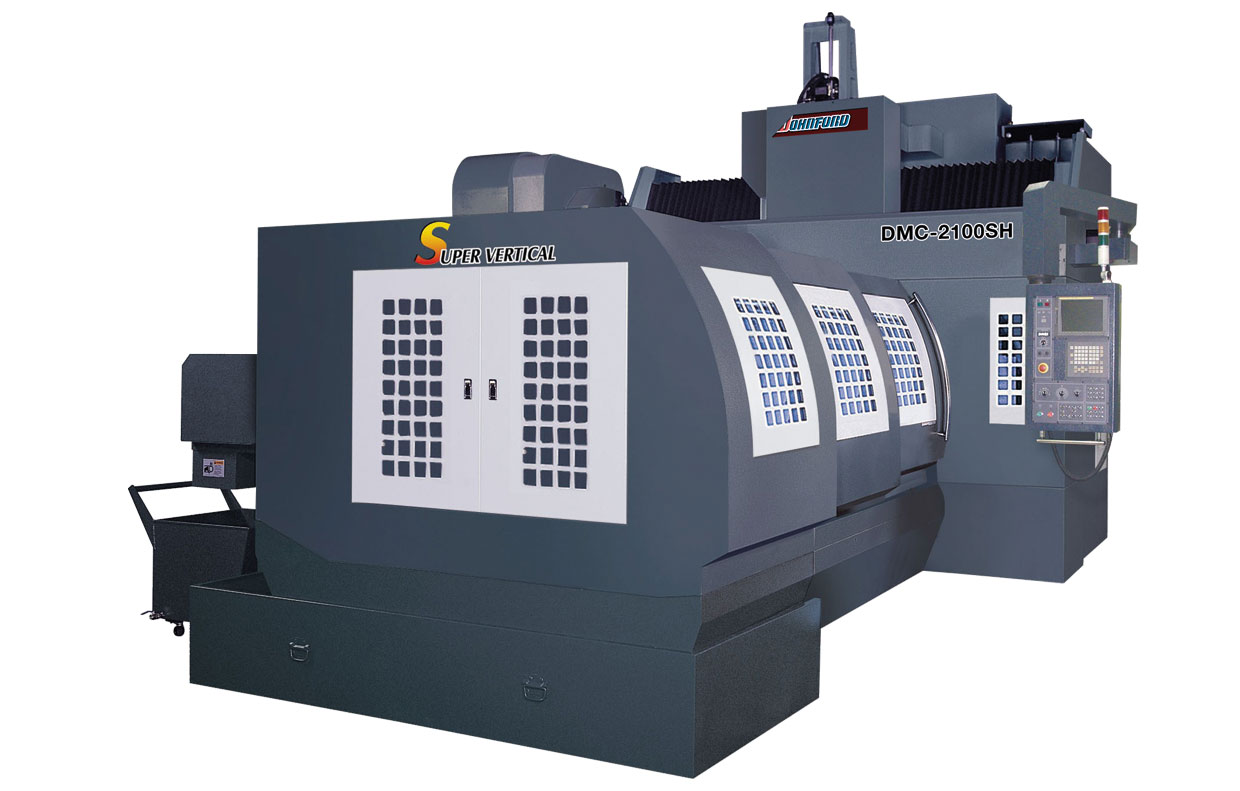

Tischgröße 2200 x 1100 mm
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 2200 x 1100 | ||
| Abstand LW der Stände [mm]: | 1300 | ||
| Verfahrweg X-Achse [mm]: | 2050 | ||
| Verfahrweg Y-Achse [mm]: | 1300 | ||
| Verfahrweg Z-Achse [mm]: | 800 | ||
| Abstand Spindel Tisch [mm]: | 150 - 950 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 6000 | ||
| Abmessung L x B x H [mm]: | 6500 / 3300 / 3800 | ||
| Gewicht [Kg]: | 13600 | ||

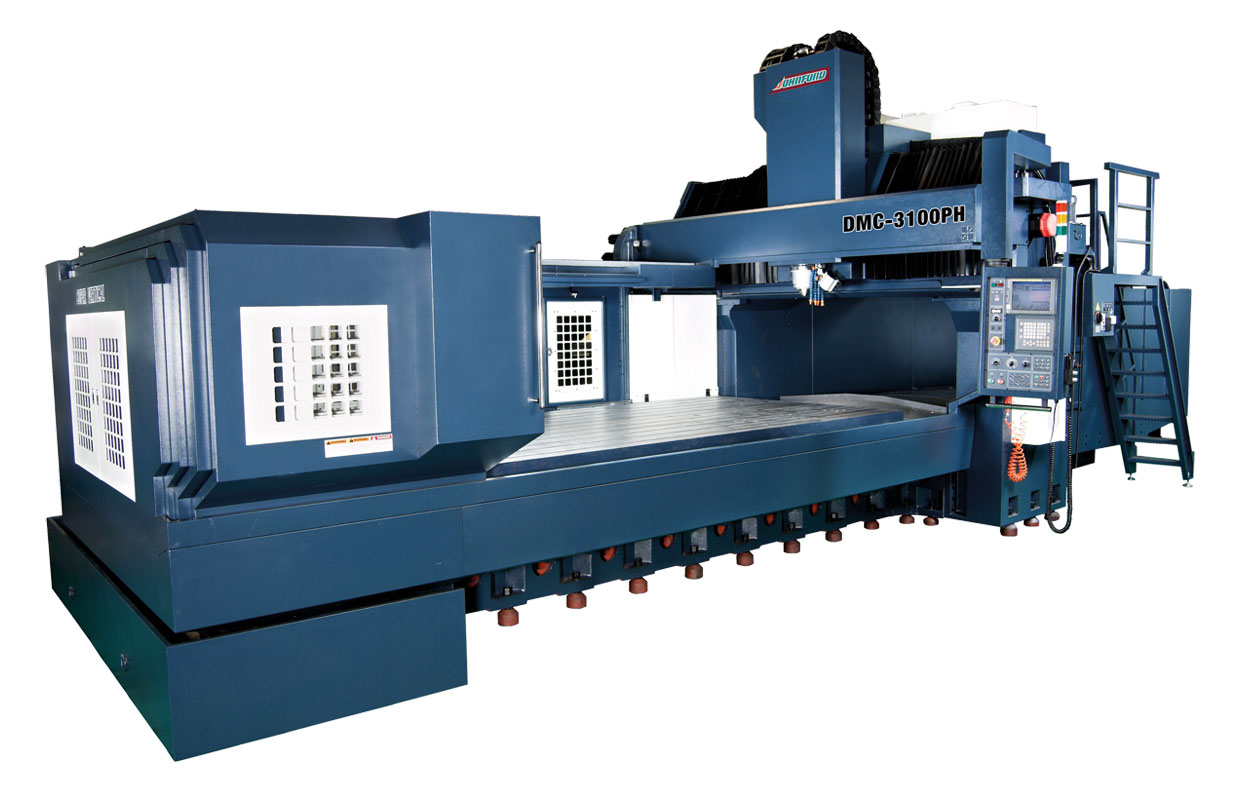

Tischgröße 3200 x 1100 mm
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 3200 x 1100 | ||
| Abstand LW der Stände [mm]: | 1300 | ||
| Verfahrweg X-Achse [mm]: | 3050 | ||
| Verfahrweg Y-Achse [mm]: | 1300 | ||
| Verfahrweg Z-Achse [mm]: | 800 | ||
| Abstand Spindel Tisch [mm]: | 150 - 950 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 6000 | ||
| Abmessung L x B x H [mm]: | 8500 / 3300 / 3800 | ||
| Gewicht [Kg]: | 26800 | ||
Tischgröße 4200 x 1150 mm
JOHNFORD Doppelständer Bearbeitungszentren der DMC-Serie bieten überdurchschnittliche Stabilität, schnelle Hochleistungszerspanung und höchste Genauigkeit bei langer Standzeit. Der Kastenförmige Maschinensockel ist so ausgelegt, dass der Arbeitstisch über dem gesamten X-Achsenfahrbereich voll aufliegt. Doppelständer und Brücke sind aus einem Stück gegossen und daher äusserst stabil. Daraus ergeben sich folgende Vorteile zu den grösseren C-Ständer Maschinen:
| Tischgröße [mm]: | 4200 x 1150 | ||
| Abstand LW der Stände [mm]: | 1300 | ||
| Verfahrweg X-Achse [mm]: | 4100 | ||
| Verfahrweg Y-Achse [mm]: | 1300 | ||
| Verfahrweg Z-Achse [mm]: | 800 | ||
| Abstand Spindel Tisch [mm]: | 150 - 950 | ||
| Werkzeugaufnahme Hauptspindel [mm]: | BT40; SK40; BT50, SK50 HSK (opt.) |
||
| Hauptantriebsleistung + Getriebe [KW]: | 7,5/11; 15/18,5 (opt.) | ||
| Spindeldrehzahl max [U/min]: | 8000 (6000) | ||
| Werkzeugmagazinplätze [Stück]: | 24 (bis 120 opt.) | ||
| Tischbelastung [Kg]: | 6000 | ||
| Abmessung L x B x H [mm]: | 10800 / 3550 / 3900 | ||
| Gewicht [Kg]: | 30100 | ||
